(vsphere)ESXi 설정

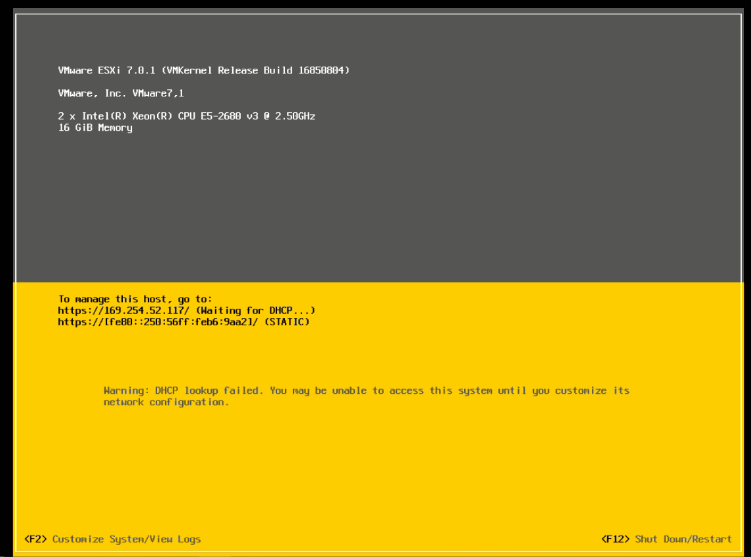

1. 실행 확인

현재 IP 주소, Mac 주소, CPU, 메모리 정보 확인 가능

.

2. 설정 창으로 이동합니다.

F2

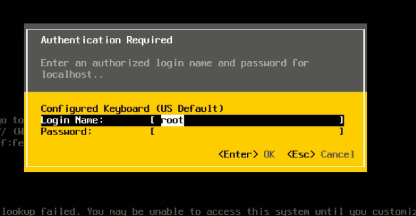

설치시 설정한 비밀번호를 입력하세요

.

.

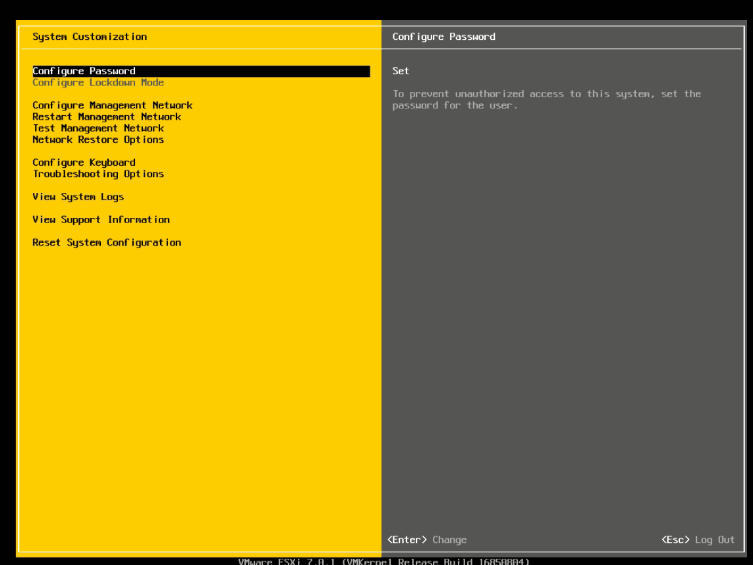

3. 설정 화면으로 들어갑니다

DCUI(Direct Console User Interface): ESXi 콘솔 인터페이스(위 화면 참조)

.

– 잠금 모드 구성: vCenter에 여러 ESXi 서버가 있는 경우 vCenter가 직접 호스트에 액세스하고 설정할 수 있도록(자주 사용하지 않음)

.

– 관리 네트워크 구성: ESXi 네트워크 설정

– 관리 네트워크 재부팅: 네트워크 재부팅

-시험 관리 네트워크: 네트워크 연결 확인

– 네트워크 복구 옵션: ESXi에서 vSphere 및 CLI로 생성된 기본 스위치, 포트 그룹, vmks 등 설정

– 키보드 구성: 키보드 레이아웃을 설정합니다.

– 문제 해결 옵션: SSH 활성화 및 에이전트 재시작 등을 설정할 수 있습니다.

.

– 시스템 로그 보기: 오류 발생 시 검토할 수 있는 ESXi 로그

.

– 지원 정보 보기 : 현재 설정된 정보 확인

.

– 시스템 구성 초기화: 네트워크 및 모든 설정 초기화

.

.

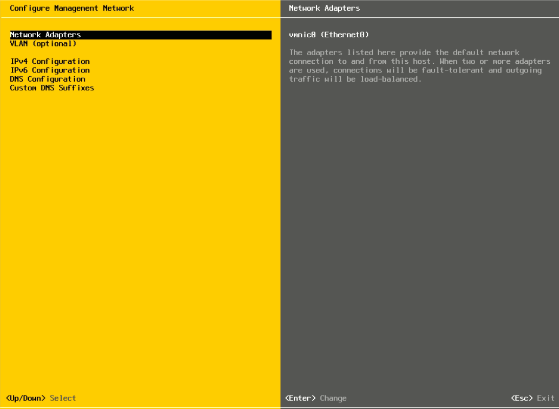

4. 관리 네트워크 설정 구성

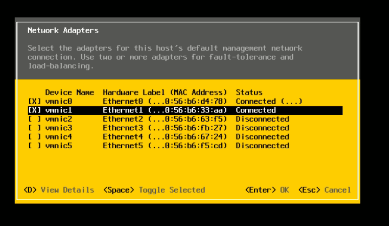

– 네트워크 어댑터: 통신용 업링크 사용 허용(팀 구성에 2개 사용)

– VLAN: vlan이 지정되어 있으므로 vlan이 설정된 mgmt는 필요하지 않지만 트렁크에 연결할 때 vlan이 설정됩니다.

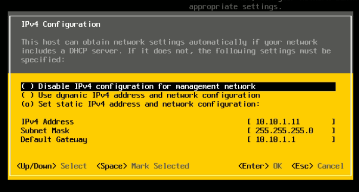

– IPv4 구성: 동적 및 정적 방식의 IPv4 구성

– IPv6 구성: 동적 및 정적 방식의 IPv6 구성

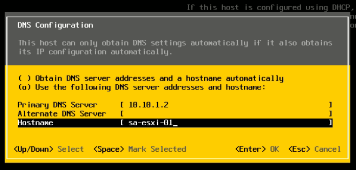

– DNS 구성: DNS 서버가 있는 주소를 입력하고 호스트 이름(일반적으로 하위 DNS도 함)을 설정합니다.

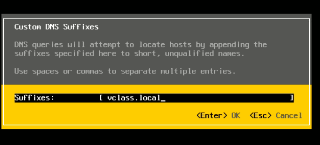

– 사용자 지정 DNS 접미사: DNS 접미사 입력(DC-AD 가입)

ESC를 선택한 다음 Y를 선택합니다.

.

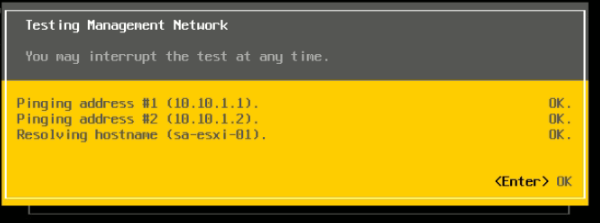

5. 시험 관리 네트워크

6. 문제 해결 옵션

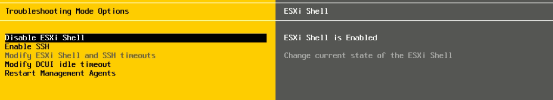

ESXi Shell 활성화: Alt + F1을 누를 때 CLI 창 설정을 활성화할지 여부

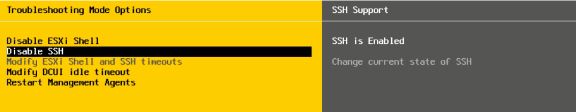

ssh 사용: 외부 ssh 액세스 가능 여부를 지정합니다.

DCUI 유휴 시간 제한 변경: 화면 유지 관리 시간 제한을 오랫동안 제한합니다.

· 관리 에이전트 다시 시작: apxa, hostd 다시 시작

.

7. 시스템 로그 보기 : 시스템에서 생성된 로그를 확인할 수 있습니다.

h를 누르면 사용 가능한 옵션 표시

· <1> 시스템 로그

· <2> vmkernel

· <3> 구성(호스트)

<4> 관리 에이전트(hostd)

<5> VirtualCenter 에이전트(vpxa)

<6> VMware ESXi 관찰 로그(vobd)

.

8. ESXi-02, ESXi-03에서 1~7번 설정 반복

네트워크 구성과 호스트 이름만 다르게 설정

– S20-ESXi-01 호스트 이름: sa-esxi-01, IPv4: 10.10.1.11, 게이트웨이: 10.10.1.1

– S20-ESXi-02 호스트 이름: sa-esxi-02, IPv4: 10.10.1.12, 게이트웨이: 10.10.1.1

– S20-ESXi-03 호스트 이름: sa-esxi-03, IPv4: 10.10.1.13, 게이트웨이: 10.10.1.1

.

.

.

9. ESXi 웹 페이지에 연결

S20-DC 웹 사이트를 통해 연결하고 3개의 ESXis(http://10.10.1.11 또는 10.10.1.12 또는 10.10.1.13)를 설정합니다.

아이디: root, 비밀번호: 개인선호번호

☆ 설정: ntp, 도메인

+) ESXi 웹페이지 항목

.

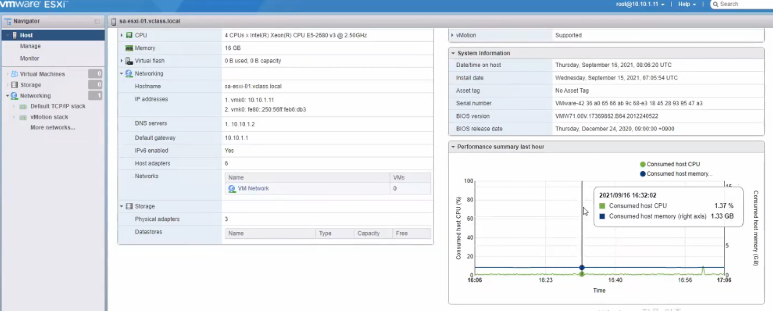

– 일반적인 CPU 사용량 확인

20초 단위로 CPU 사용량을 모니터링할 수 있습니다.

.

.

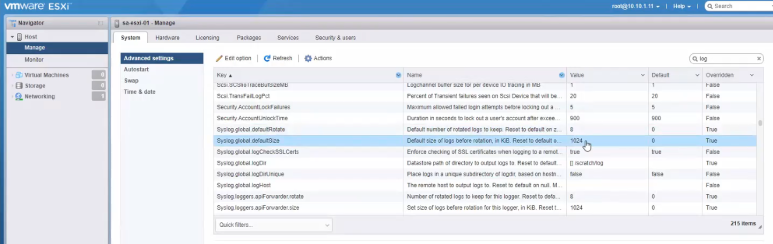

– 저장할 수 있는 로그 크기 변경 가능

.

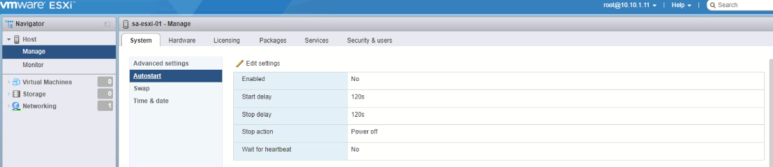

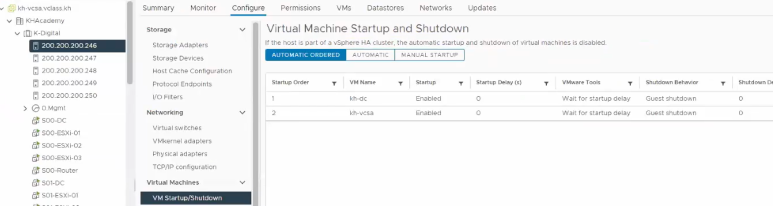

– ESXi 실행 시 가상 머신의 자동 구성 활성화(ESXi 서버를 1개만 사용할 때 유용함)

그러나 HA 서비스가 vCenter에서 실행 중인 경우 가상 머신 자동 구성 기능을 사용할 수 없습니다.

.

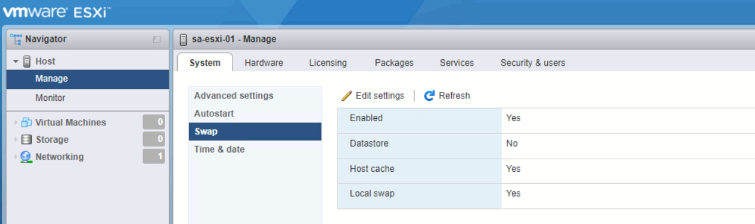

– 스왑 설정

ESXi가 오버커밋되면 일부 메모리가 메모리로 사용됨

+) Overcommit: 물리적 자원보다 더 많은 자원 할당

.

.

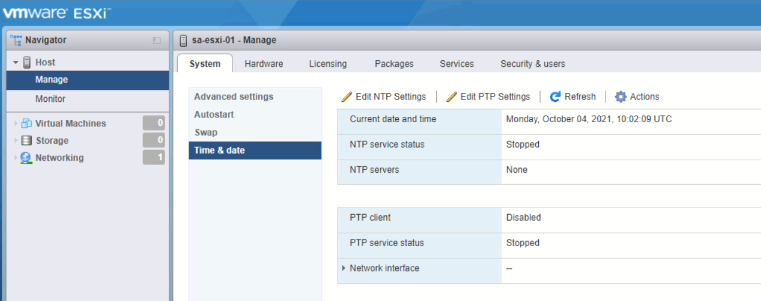

– ntp 서버의 시간 동기화 ☆

NTP 설정 편집을 선택합니다.

.

NTP 서버 kr.pool.ntp.org현재 시간 동기화를 계속하려면 로 설정

.

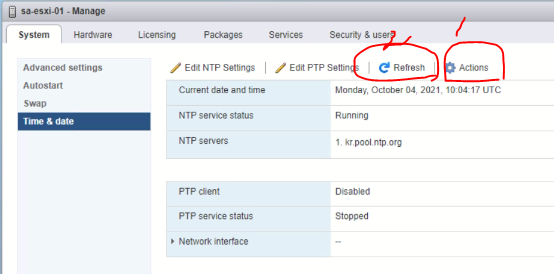

ntpd 시작을 클릭하여 ntp 데몬을 시작합니다.

.

작업 선택 후 업데이트

.

.

– ntp 동작 CLI로 확인 필수!

※ 범위 확인 : 범위가 홀수이면 정상동작으로 판단한다.

.

.

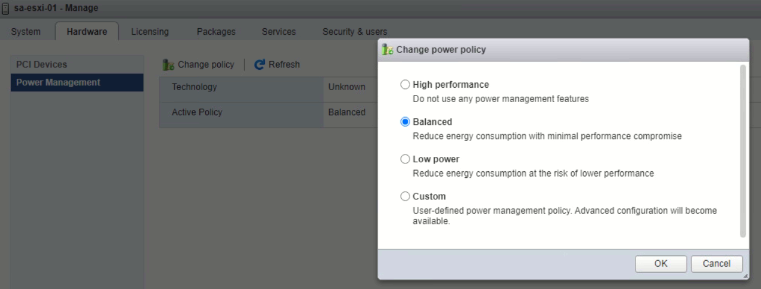

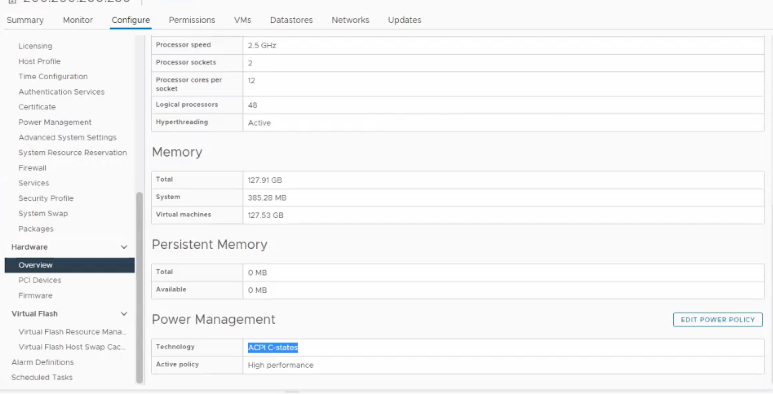

– 전력량을 결정할 수 있음

vCenter의 전원 관리와 동일

.

.

– 설치된 패키지 확인

.

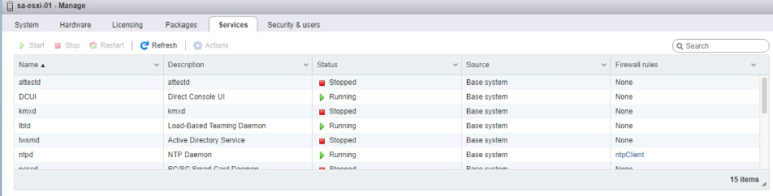

– 서비스 시작/중지 가능

.

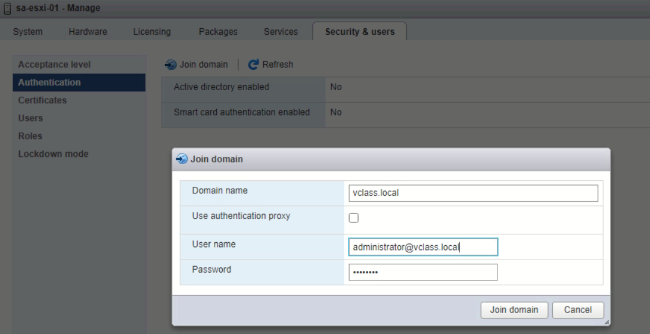

– 도메인 가입 ☆

.

.

– 로그인 가능한 사용자 추가 가능

.

.

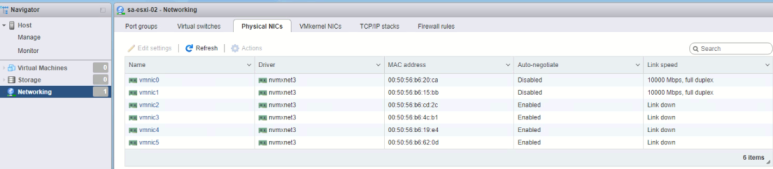

– ESXi 네트워크

네트워크는 Physical ~ > Virtual Switch > Port Groups > VMkernel NICs > TPC/IP ~ > Firewall Rules의 순서로 생성됩니다.
